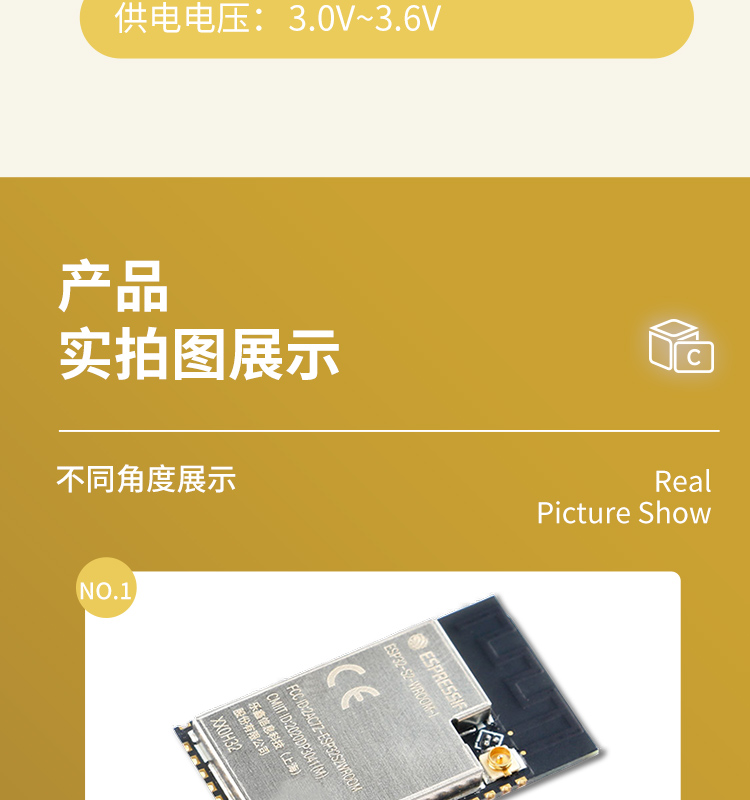

ESP32­-S2­-WROOM
ESP32­-S2­-WROOM-­I

2.4 GHz Wi­Fi (802.11 b/g/n) 模組
內置 ESP32­S2 系列芯片（版本 0），Xtensa® 單核 32 位 LX7 微處理器4 MB flash
37 個 GPIO，豐富的外設板載 PCB 天線或外部天線連接器

樂鑫esp官網ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組樂鑫wifi_mesh組網模塊特性

CPU 和片上存儲器

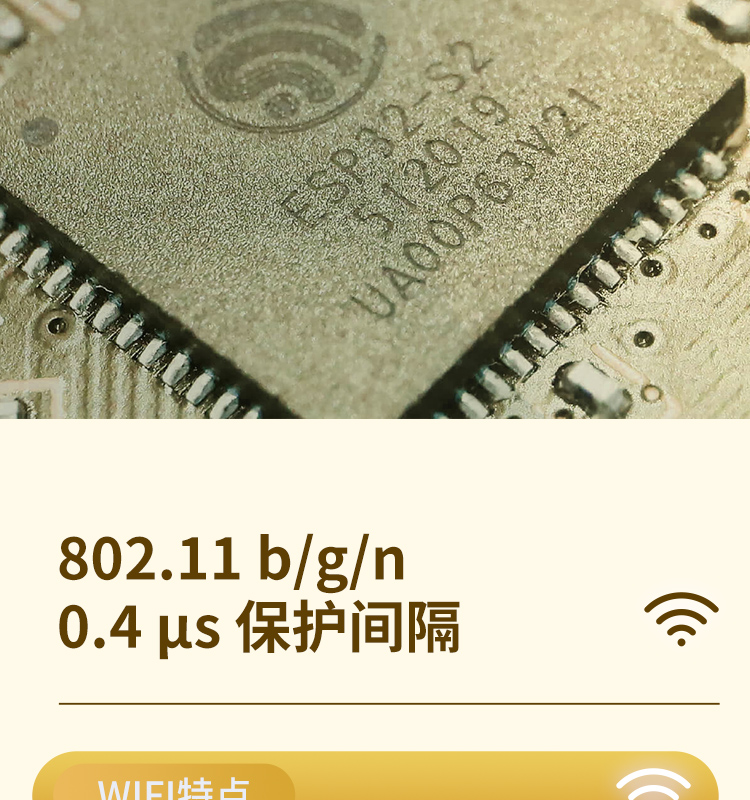

• 內置 ESP32-S2 芯片，Xtensa® 單核 32 位 LX7 微
處理器，支持高達 240 MHz 的時鐘頻率
• 128 KB ROM
• 320 KB SRAM
• 16 KB RTC SRAM

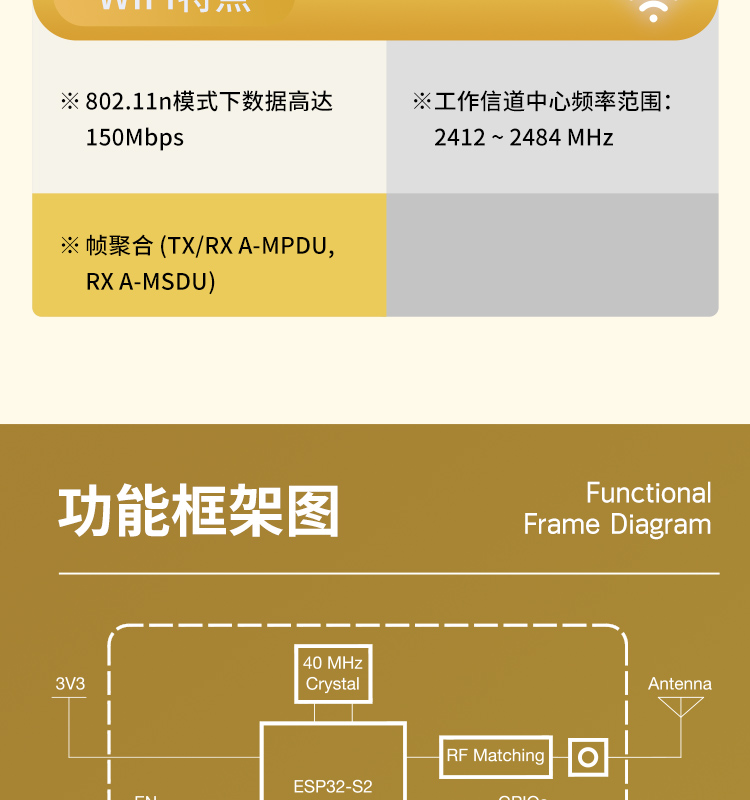

Wi­Fi
• 802.11 b/g/n
• 802.11n 模式下數據速率高達 150 Mbps
• 幀聚合 (TX/RX A-MPDU, RX A-MSDU)
• 0.4 µs 保護間隔
• 工作信道中心頻率范圍：2412 ~ 2484 MHz
外設
• GPIO、SPI、UART、I2C、I2S、LCD 接口、Camera接口、IR、脈沖計數器、LED PWM、TWAI®（兼容 ISO 11898-1，即 CAN 規范 2.0）、全速 USB OTG、ADC、DAC、觸摸傳感器、溫度傳感器
模組集成元件
• 40 MHz 集成晶振
• 4 MB SPI flash
天線選型
• 板載 PCB 天線 (ESP32-S2-WROOM)
• 通過連接器連接外部天線 (ESP32-S2-WROOM-I)

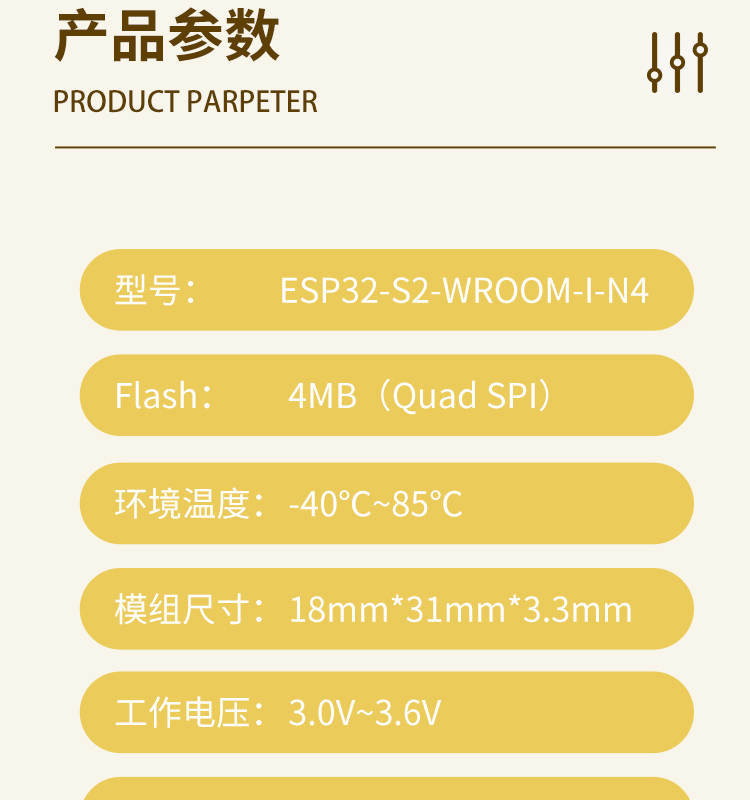

工作條件
• 工作電壓/供電電壓：3.0 ~ 3.6 V
• 工作環境溫度：–40 ~ 85 °C
認證
• RF 認證：見 ESP32-S2-WROOM和 ESP32-S2-WROOM-I
證書
• 環保認證：RoHS/REACH
測試
• HTOL/HTSL/uHAST/TCT/ESD

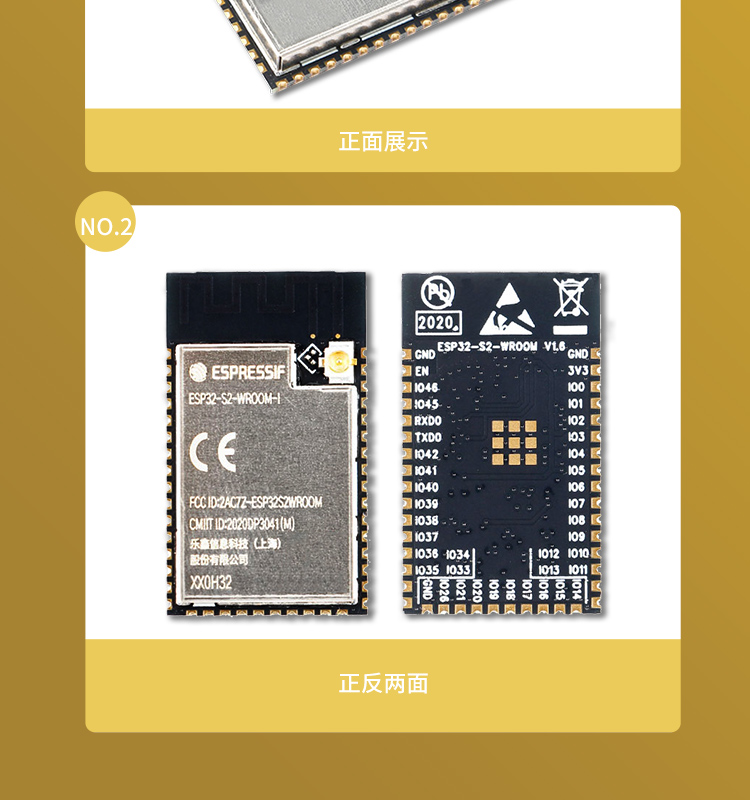

ESP32-S2-WROOM 和 ESP32-S2-WROOM-I 是通用型 Wi-Fi MCU 模組，功能強大，具有豐富的外設接口，可用于可穿戴電子設備、智能家居等場景。ESP32-S2-WROOM 采用 PCB 板載天線，樂鑫esp官網ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組樂鑫wifi_mesh組網模塊ESP32-S2-WROOM-I 采用連接器連接外部天線。兩款模組均配置了 4 MB 外部 SPI flash，本文檔提供的信息適用于這兩款模組。

兩款模組采用的是 ESP32-S2* 芯片。樂鑫esp官網ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組樂鑫wifi_mesh組網模塊ESP32-S2 芯片搭載 Xtensa® 32 位 LX7 單核處理器，工作頻率高達 240MHz。您可以關閉 CPU 的電源，利用低功耗協處理器監測外設的狀態變化或某些模擬量是否超出閾值。ESP32-S2 集成了豐富的外設，包括 SPI、I2S、UART、I2C、LED PWM、TWAI® 控制器、ADC、DAC、觸摸傳感器、溫度傳感器和多達 43 個 GPIO。此外，ESP32-S2 還有一個全速 USB On-The-Go (OTG) 接口用于 USB 通訊。

樂鑫esp官網ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組樂鑫wifi_mesh組網模塊應用
• 通用低功耗 IoT 傳感器集線器
• 通用低功耗 IoT 數據記錄器
• 攝像頭視頻流傳輸
• OTT 電視盒/機頂盒設備
• USB 設備
• 語音識別
• 圖像識別
• Mesh 網絡
• 家庭自動化
• 智能家居控制板
• 智慧樓宇
• 工業自動化
• 智慧農業
• 音頻設備
• 健康/醫療/看護
• Wi-Fi 玩具
• 可穿戴電子產品
• 零售 & 餐飲
• 智能 POS 應用

樂鑫ESP官網ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組是一款高性能的WiFi模組，可以廣泛應用于物聯網設備中。其中，樂鑫wifi_mesh組網模塊是一種基于ESP32-S2-WROOM-I-N4的Mesh網絡解決方案，可以幫助用戶構建更加穩定、可靠的物聯網網絡。本篇文章將為您介紹ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組的特點、應用場景以及如何使用樂鑫wifi_mesh組網模塊構建物聯網網絡。

1.樂鑫esp官網ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組樂鑫wifi_mesh組網模塊的特點

ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組是一款高性能的WiFi模組，具有以下特點：

1）內置2.4GHz WiFi(802.11 b/g/n)功能，支持STA/AP/STA+AP模式。

2）采用樂鑫新的ESP32-S2芯片，具有低功耗、高性能的特點。

3）可支持多種安全協議，如WPA/WPA2-PSK、WPA/WPA2-Enterprise、802.1x、WPS等。

4）支持藍牙4.2/5.0 BLE技術。

5）內置傳感器，如溫度、濕度、氣壓、光線、距離等。

6）支持多種開發平臺，如Arduino、Python等。

2.ESP32-S2-WROOM-I-N4 2.4GHz WiFi模組的應用場景

樂鑫esp官網ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組樂鑫wifi_mesh組網模塊可廣泛應用于物聯網設備中，如智能家居、智能樓宇、工業自動化、智能電力、智慧農業等領域。它可以幫助設備與設備之間進行互聯互通，實現物聯網設備的互聯互通，提高物聯網設備的智能化、自動化、信息化水平。

3.如何使用樂鑫wifi_mesh組網模塊構建物聯網網絡

樂鑫wifi_mesh組網模塊是一種基于ESP32-S2-WROOM-I-N4的Mesh網絡解決方案，它可以有效解決傳統WiFi網絡中的信號覆蓋范圍小、干擾和丟包率高等問題，提高物聯網設備的連接穩定性和可靠性。使用樂鑫wifi_mesh組網模塊構建物聯網網絡，您可以按照以下步驟操作：

1）選擇合適的ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組，根據您的應用需求選擇合適的型號和參數。

2）準備其他相關材料，如開發板、傳感器、電源、設備外殼等。

3）編寫程序并測試，通過編寫程序?qū)崿F(xiàn)設備之間的互聯互通，實現數據的采集、傳輸、處理等功能。

4）進行整體調試，確保設備之間的連接穩定、可靠，實現設備之間的智能化、自動化、信息化功能。

總結

本文主要介紹了樂鑫ESP官網ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組的特點、應用場景以及如何使用樂鑫wifi_mesh組網模塊構建物聯網網絡。通過閱讀本文，讀者可以了解到如何選擇合適的ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組，并了解樂鑫wifi_mesh組網模塊的實際應用和操作方法。在物聯網領域，穩定、可靠的網絡連接是非常重要的，樂鑫ESP官網的ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組以及樂鑫wifi_mesh組網模塊可以幫助從事物聯網開發的人員解決一些重要的網絡連接問題。我們希望通過本文的介紹，幫助廣大讀者更了解樂鑫ESP官網的ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組和樂鑫wifi_mesh組網模塊的應用。

此外，使用ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組和樂鑫wifi_mesh組網模塊還可以帶來其他好處，比如：

1）提高設備的安全性。樂鑫模組支持多種安全協議，可保證數據的安全性和隱私性。

2）降低開發成本和提高開發效率。設備與設備之間的互聯互通可以幫助開發人員實現功能更加豐富的物聯網設備，同時也可以提高開發效率和降低開發成本。

3）增強設備的可拓展性。ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組和樂鑫wifi_mesh組網模塊可以與其他設備相互連接，從而構建更加穩定、可靠的物聯網網絡，增強設備的可拓展性和擴展性。

總之，樂鑫ESP官網的ESP32-S2-WROOM-I-N4 2.4GHz WiFi(802.11 b/g/n)模組和樂鑫wifi_mesh組網模塊是一種高性能的網絡連接解決方案，可以有效地解決物聯網領域中的一些重要問題。使用這些模組可以幫助開發人員構建穩定、可靠的物聯網網絡，提高設備的智能化、自動化和信息化水平。
